1、功能介绍
可快速绘制户型墙体结构，支持地板设计、家具摆放、渲染彩色户型图片等功能的一款户型图绘制工具。
2、界面速览
登录Qverse平台后，在作品编辑界面即可进入到【平面图】界面。该界面分为平面展示区域和平面图展示配置区域。

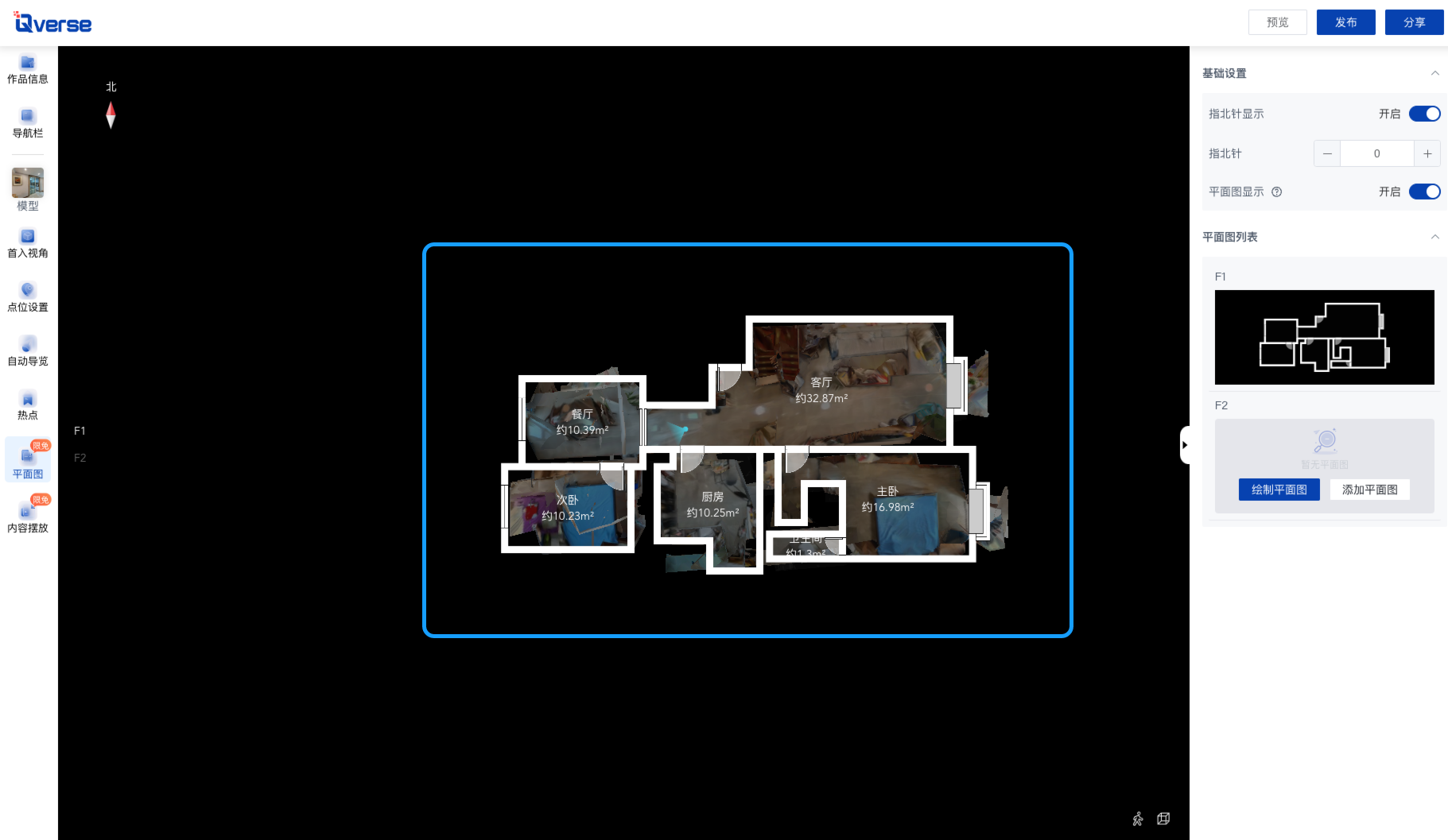

2.1 平面图展示区域
平面图展示区域分为楼层切换、视角切换功能，指北针和平面图信息查看。

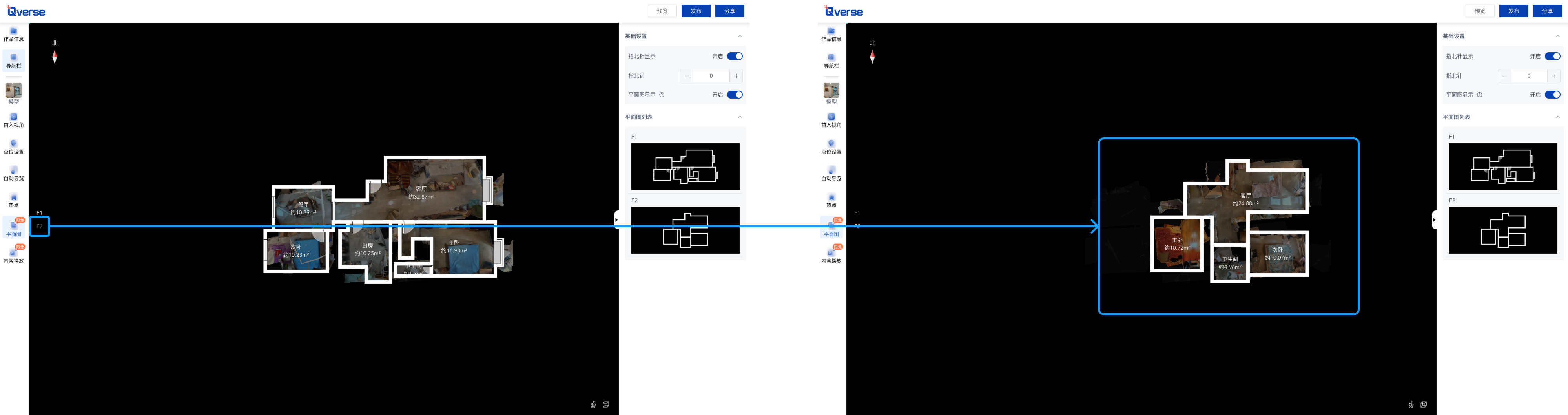

【楼层切换】功能：点击楼层切换中对应楼层，即可切换至对应楼层展示平面图。
【视角切换】功能：支持切换平面图视角、VR漫游视角、3D视角进行查看。
指北针朝向信息展示：
平面图信息展示：
2.2 平面图展示编辑区域
平面图展示编辑区域的基础设置：指北针显示、指北针朝向、平面图窗口显示功能，户型图列表：绘制平面图、添加平面图等功能。
【指北针显示】功能：控制展示前端平面图视角下指北针显隐。
【指北针朝向】功能：控制指北针方向。

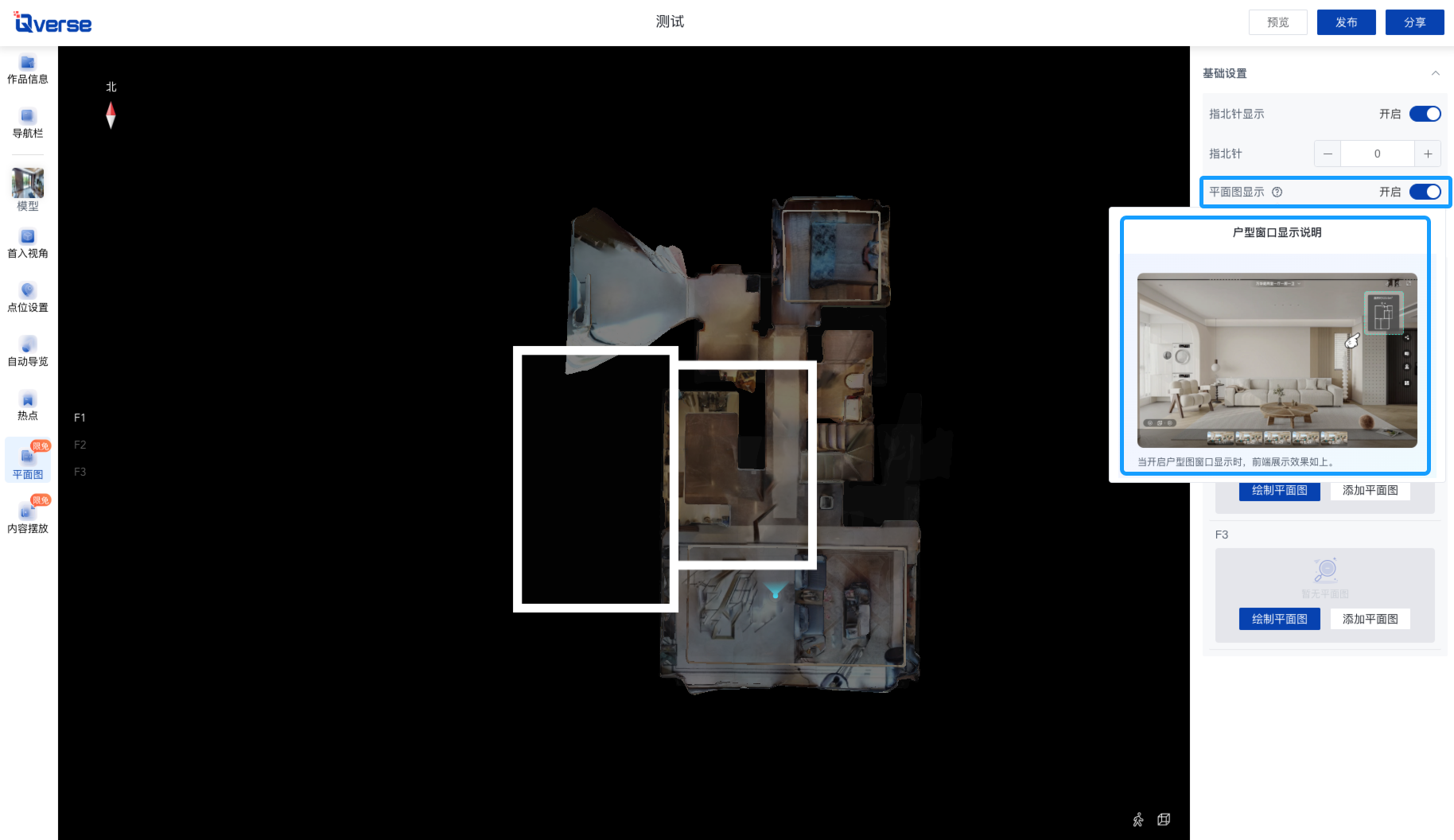

【平面图窗口显示】功能：控制展示前端平面图窗口显隐。
【绘制平面图】功能：进入绘制平面图编辑器。
【添加平面图】功能：在素材中选取平面图图片添加，或者本地上传平面图图片添加。
2.3 平面图设计界面
界面构成
平面图绘制界面，由【左侧工具栏】【右侧工具栏】【顶部工具栏】和【底部工具栏】组成；如图所示。
3、平面图设计工具
功能说明：平面图设计工具，基于VR俯视图（临摹图）或者无临摹图，自主绘制平面图。
3.1、画户型
3.1.1 墙体绘制
墙体绘制分为画墙与画房间两种墙体绘制方式。在左侧工具栏—画户型模块—墙子模块。
画墙
点击画墙之后，可以在画布中任意位置进行墙体绘制操作。可以在画墙体过程中输入墙体长度进行绘制，若已绘制墙体形成封闭空间，则自动生成功能间。
正上方可以选择墙体中线/内线绘制方式，墙体厚度调整，吸附效果调整。墙体中间位置显示墙体长度，可以自定义输入长度数值。
选中已绘制墙体，功能栏中具有【截断】、【删除】的功能。右侧工具栏中可以进行墙体类型变更，墙体厚度参数调整。
画房间
点击画墙之后，可以在画布上确定房间一角为绘制起点，绘制矩形框。在绘制过程中，支持输入墙体长宽度绘制。再次点击，即可形成封闭空间，自动生成功能间。
正上方墙体厚度调整，吸附效果调整。墙体中间位置显示墙体长度，可以自定义输入长度数值。
3.1.2 门窗绘制
在左侧工具栏—画户型模块—门窗子模块。
画门窗（示例：门）
在左边工具栏找到需要添加的门窗，拖拽添加。
门窗添加完成后，功能栏中具有【复制】、【入户门】、【左右翻转】、【内外翻转】、【删除】等功能操作。
右侧工具栏中可以进行门窗类型变更，门窗尺寸参数调整。
3.1.3 构件绘制
在左侧工具栏—画户型模块—构件子模块。
画构件（示例：柱子）
在左边工具栏找到需要添加的构件，拖拽添加。
构件添加完成后，功能栏中具有【复制】、【旋转】、【删除】等功能操作。
右侧工具栏中可以进行构件尺寸参数（长度、宽度、旋转角度）调整。
3.1.4 房间命名
点击功能间，弹出快捷名称编辑栏，可以编辑功能间名称。右侧工具栏中可以进行功能间类型和名称编辑，地板设计调整。
3.2 布置家具
家具摆放，在左侧工具栏—布置家具模块。
模糊搜索，筛选定位出家具。
在左边工具栏找到需要添加的家具，拖拽添加。
构件添加完成后，功能栏中具有【复制】、【旋转】、【左右翻转】、【内外翻转】、【删除】等功能操作。
右侧工具栏中可以进行家具尺寸参数（长度、宽度、旋转角度）调整。
